随着雨季的到來，安防視頻監控系統防止雷電襲擊又被提上日程。為了對安防視頻監控系統采取有效的防雷保護措施，保障監控系統正常可靠的運行，我(wǒ)們首先應準确了解安防視頻監控系統的組成以及雷擊損害的原因，從而選用合适的防雷保護裝置，研究和探讨信号、電源線路的合理布放。為提高安防視頻監控系統抗雷電襲擊的能力，優化系統的整體防雷水平起到更好的保護作用

1、安防視頻監控系統的組成及雷擊損害的原因

(1)、安防視頻監控系統的組成一般由以下三部分
Ⅰ.前端部分：主要由攝像機、鏡頭、雲台、防護罩、支架、解碼器等組成。
Ⅱ.傳輸部分;使用電纜、電線采取架空、地埋或沿牆敷設等方式傳輸視頻、音頻或控制信号等。
Ⅲ.終端部分：主要由畫面分割器、監視器、控制設備、錄像存儲設備等組成。

(2)、安防視頻監控系統遭受雷擊損害的主要原因
Ⅰ.直擊雷：雷電直接擊在露天的攝像機上造成設備損壞或雷電直接擊在架空線纜上造 成線纜損毀。這種雷擊方式造成的破壞最嚴重，但出現機率比較小。
Ⅱ.感應雷：又稱二次雷，它分為電磁感應和靜電感應。當附近區域有雷擊閃落時，在雷擊落實通道周圍會産生強大的瞬變電磁場。處在電磁場中的監控設備和傳輸線路會感應出較大的電動勢，這種現象叫電磁感應;當有帶電的雷雲出現時，在雷雲下面的建築物和傳輸線路上會感應出與雷雲相反的電荷，這種現象叫靜電感應。感應雷造成的設備損壞沒有直擊雷造成的破壞大，但出現的機率十分高，約占現代雷擊事故的80%以上。
Ⅲ.雷電侵入波：監控系統的電源線、信号傳輸線或進入監控室的其它金屬線纜遭到雷擊或被雷電感應時，雷電波沿這些金屬導線/導體侵入設備，導緻高電位差使設備損壞。

2、安防視頻監控系統的基本防雷措施

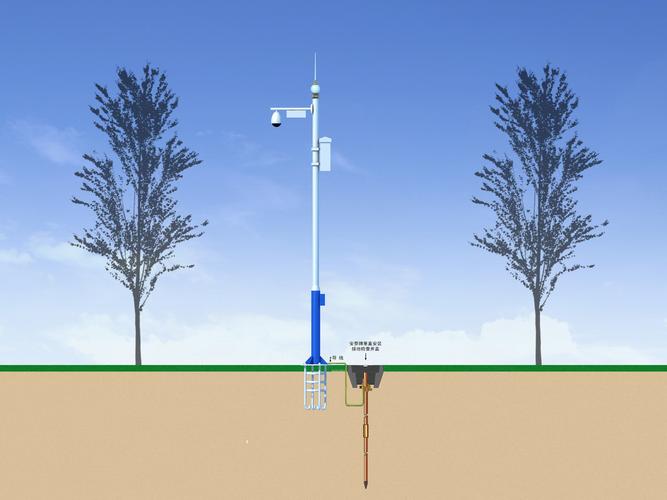

(1)、前端設備的防雷：前端設備有室外和室内兩種分布方式，室内分布的一般不會受到直擊雷擊，但需考慮防止雷電過電壓對設備的侵害，而室外的設備則同時需考慮防止直擊雷擊。

前端設備如攝像頭等應置于避雷針有效保護範圍之内。對于已經處于其它避雷針或高層建築原有避雷系統保護範圍之内的前端設備，一般可以不再另行考慮直擊雷防護;對于未處于任何接避雷系統保護範圍之内的前端設備，則均應考慮直擊雷防護問題。

(2)、傳輸線路的防雷：監控系統多半以上的雷害事故都是因為與系統相連的線路上感應的雷電侵入波過電壓造成的。因此，做好與系統相連的線路防護是整體防雷中不容忽視的一環。安防視頻監控系統主要是傳輸信号線和電源線。

最安全的布線方式應采取全程穿金屬管埋地敷設，同時注意，金屬管兩端務必做有效接地。攝像機的電源一般使用AC220V或DC12V。攝像機由直流變壓器供電的，單相電源避雷器應串聯或并聯在直流變壓器前端，如直流電源傳輸距離大于15米，則攝像機端還應串接低壓直流避雷器。

(3)、終端設備的防雷：監控室防雷是監控系統防雷的核心，應從直擊雷防護、雷電侵入波、等電位連接、電湧保護多方面進行。
監控室主要設備包括監控中心電腦、視頻矩陣、硬盤錄像機、對講系統以及監控室電源等。監控系統設備機房位置應選擇在LPZ最高級區和避免設在建築物的頂三層内;當建築物天面部分的避雷網格尺寸不符合系統抗幹擾的要求時，應在天面加裝屏蔽層。

使用非屏蔽電纜，入戶前應穿金屬管并埋入地中水平距離10米以上。如受條件限制無法穿金屬管埋地入戶，則應加長入戶屏蔽管或棧橋長度，金屬管或棧橋的兩端以及在雷電防護區交界處要做等電位連接和接地。監控系統設備為金屬外殼時，應用最短的導線将其與等電位連接帶連接。

如是非金屬外殼，當設備所在建築物屏蔽未達到設備的電磁兼容性要求時，應加裝金屬網或其它屏蔽體對設備屏蔽，金屬網應與等電位連接帶進行等電位連 接。計算機、通信、監控機房的設備應與建築物外牆保護1米左右距離。以防止大樓遭到直擊雷時沿外牆洩流入地的引下線周圍産生較強的電磁場而損壞微電子設備。

Ⅰ.監控室電源系統的防雷措施
由于有70%雷擊高電位是從電源線侵入的，為保證設備安全，一般電源上應設置三級避雷保護。
a.在監控室所在建築物總配電處安裝三相電湧保護器，通流容量為80KA(波形8/20μs)，作為電源第一級保護。
b.在監控室分電箱處安裝三相模塊式電源電湧保護器，最大通流容量40KA，作為第二級保護。
c.在監控室UPS電源或監控設備前安裝單相串聯避雷器，串聯安裝，作為電源線路第三級保護。
d.監控室設備前安裝通流容量為10KA單相防雷插座，作為精細電源防雷保護，對電源箝位和濾波。
如果不能分級做電源電湧保護，則建議在監控室安裝B+C複合型三相電源防雷器。在監控室UPS電源前安裝單相串聯電源避雷器，作為電源線路第三級保護。監控室設備前安裝通流容量為10KA單相電源防雷插座。作為精細電源防雷保護，對電源箝位和濾波。

Ⅱ.監控室控制、對講系統的防雷措施
a.控制室視頻采用16口組合式視頻避雷器，以保護硬盤錄像機視頻輸入口不被浪湧電壓擊壞。由光纖傳送信号的攝像槍等不考慮安裝視頻避雷器。
b.硬盤錄像機RS232接口采用RS232接口避雷器，以保護硬盤錄像機串口不被浪湧電壓擊壞。
c.所有進入控制室的控制線路加裝控制線路避雷器。
d.有線對講系統安裝音頻線路避雷器，隻在對講主機一端安裝避雷器。
上面隻是一些基本的防雷措施，真正的安防視頻監控系統防雷需要對各方面進行綜合考慮，并且防雷技術也十分複雜，對各種防雷裝置的性能 要求也比較高，不過大家可以以上面的防雷方式作基礎，在各個環節深入，就能使監控系統最大限度免受雷電襲擊，有效達到防雷減災的目的。
