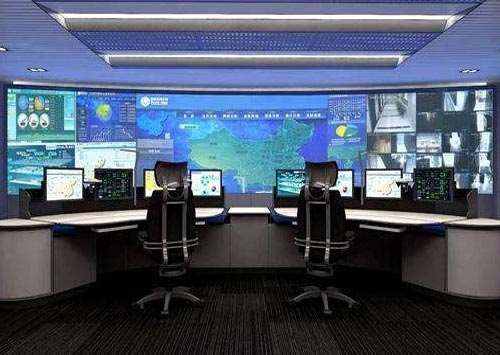

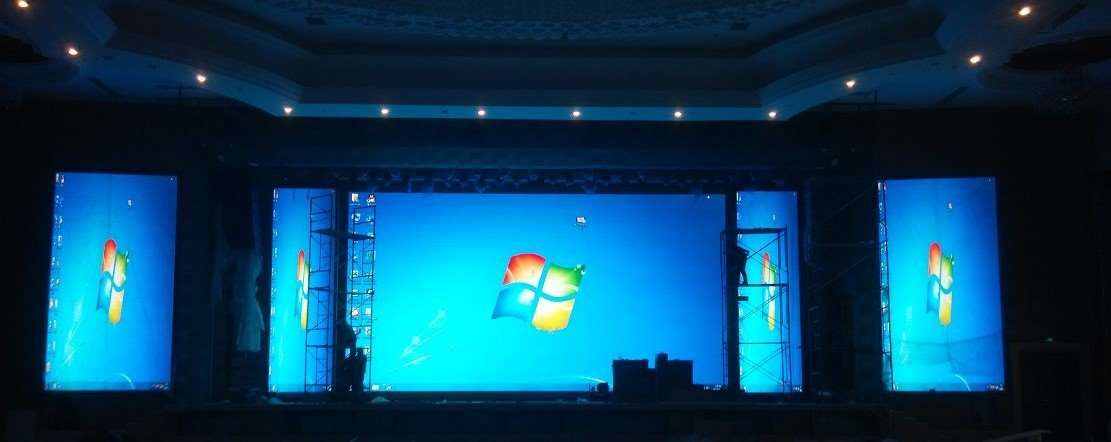

LED拼接顯示屏

LED拼接屏顯示系統一般由顯示屏本體、顯示屏控制系統、外圍設備等組成。其中，顯示屏本體包括LED發光顯示單元和電源，顯示屏控制系統包括主控器、分配卡、HUB卡、專用顯卡、編輯卡、播放軟件等，外圍設備包括計算機、功放、音響、攝像機、打印機、防雷器和其他相關軟件。具體說來，它一般由以下幾個部分組成:

(1)金屬結構框架。室内屏般由鋁合金(角鋁或鋁方管)構成内框架，搭載顯示闆等各種面闆以及開關電源，外邊框采用茶色鋁合金方管，或鋁合金包不鏽鋼，或钣金體化制成。室外屏框架根據屏體大小及承重能力般由角鋼或工字鋼構成，外框可采用鋁塑闆進行裝飾。

(2)顯示單元。由發光材料及驅動電路構成。室内屏就是各種規格的單元顯示闆，室外屏就是單元箱體。顯示單元一般由帶有灰度級控制功能的移位寄存器、鎖存器構成，隻是視頻LED顯示屏的規模往往更大，通常使用超大規模的集成電路。

顯示單元是LED顯示屏的主體部分，應用于顯示屏的LED發光材料有以下三種形式:

①LED發光燈(或稱單燈)。一般由單個LED晶片、反光碗、金屬陽極、金屬陰極構成，外包具有透光、聚光能力的環氧樹脂外殼。可用一個或多個(不同顔色的)單燈構成一個基本像素，由于亮度高，多用于室外顯示屏。

②LED點陣模塊。由若幹晶片構成發光矩陣，用環氧樹脂封裝于塑料殼内。它适合行、列掃描驅動，容易構成高密度的顯示屏，多用于室内顯示屏。

③貼片式LED發光燈(或稱SMD LED)。就是LED發光燈的貼焊形式的封裝，可用于室内全彩色顯示屏，可實現單點維護，有效克服馬賽克現象。

(3)掃描闆。掃描闆所起的作用正所謂承上啟下，一方面它接收主控制器的視頻信号，另一方面把屬于本級的數據傳送給自己的各個顯示控制單元，同時還要把不屬于本級的數據向下一個級聯的掃描闆傳輸。

(4)開關電源。将220V交流電變為各種直流電提供給各種電路。

(5)雙絞線傳輸電纜。主控制儀産生的顯示數據及各種控制信号由雙絞線電纜傳輸至屏體。

(6)屏幕控制器。從計算機顯示配卡獲取屏各像素的各色亮度數據，然後分配給若幹塊掃描闆，每塊掃描闆負責控制LED顯示屏上的若幹行(列)， 而每一行(列)上的LED顯示信号則用串行方式通過本行的各個顯示控制單元級聯傳輸，每個顯示控制單元直接面向LED顯示屏體。屏幕控制器所做的工作，是把計算機顯示配卡的信号轉換成LED顯示屏所需要的數據和控制信号格式。

(7)專用顯示卡及多媒體卡。除具有計算機顯示配卡的基本功能外，還同時輸出數字RGB信号及行、場、消隐等信号給屏幕控制器。多媒體除以上功能外，還可将輸人的模拟視頻信号變為數字RGB信号(即視頻采集)。

(8)計算機及其外圍設備。如電視機、DVD/VCD機、攝/錄像機及切換矩陣等。
