    在弱電施工中，好的工藝需要時間精心布置。布線必須巧妙，追求完美。隻有這樣，我(wǒ)們才能不斷改進，使綜合布線更加完美。

綜合布線系統可分為六個部分，其中三個子系統：布線（水平）子系統、幹線（垂直）子系統、建築群子系統、工作區、設備間、管理三個部分。綜合布線是由于設備間指令的傳輸。信号的傳輸。設備是節點，電纜是橋梁，在系統功能、實用性和整體設計方案出台後，電纜是實現系統目的最基本的介質。

1.敷設電纜前，應檢查外觀和導線。

①網線開路測量後，雙絞線一端短路，另一端時行測量，确認後放線。

②同上檢測語音、視頻、信号等。

2.規定：

①應按先遠後近放線，拉線時每段長度不超過20米，超過部分必須有人接送。

②必須有人在線路轉彎處接送，拉線時輕輕拉放，避免電纜損壞。

③管道兩端設備處的導線應根據實際情況留有足夠的冗餘。

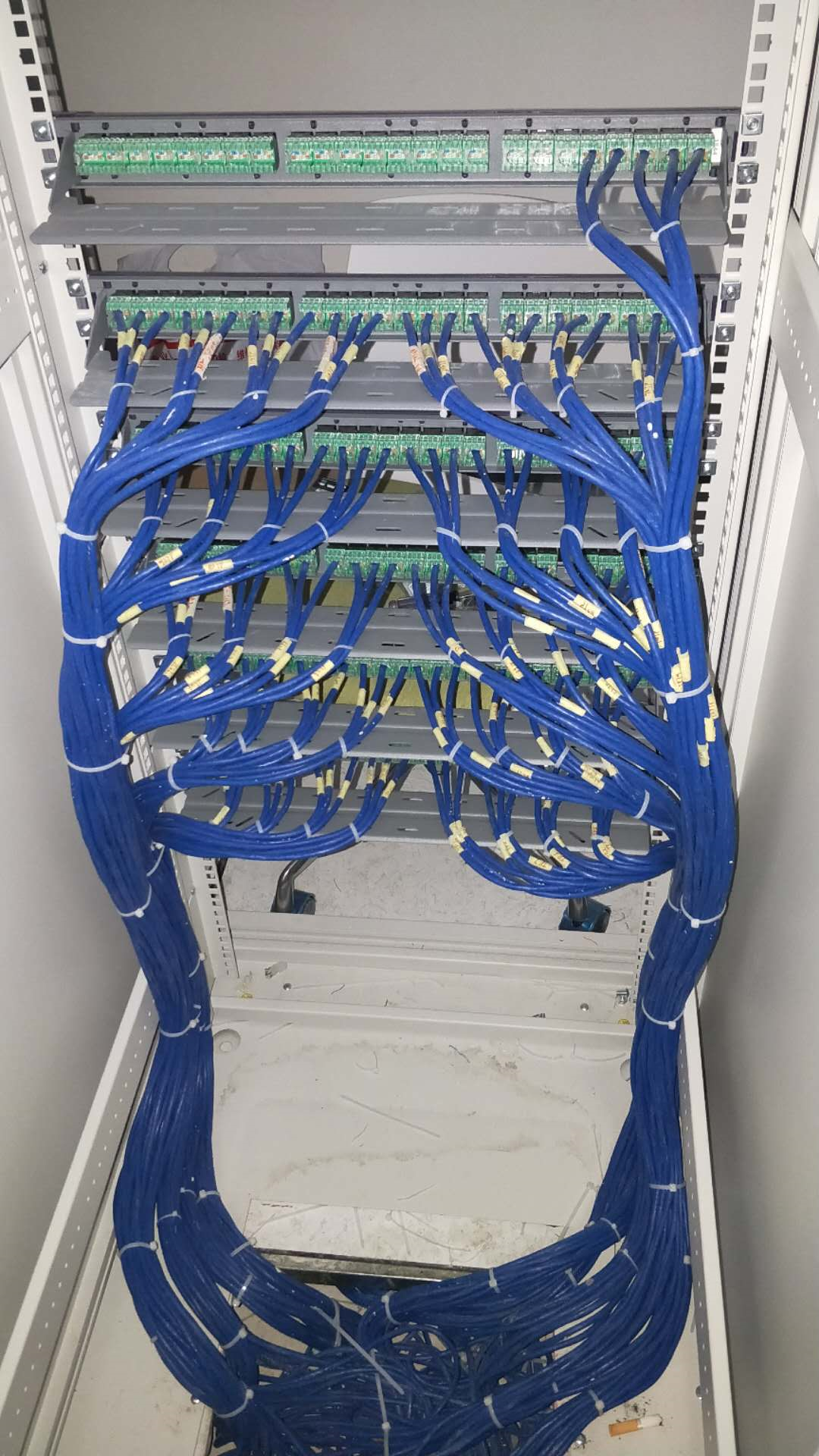

④電纜布置時，電纜不得放置死角或打結，以确保電纜性能良好。電纜敷設在水平槽内時，電纜應直，盡量避免交叉。

⑤留線長度：樓層配線室。設備問端預留長度應為0.5~1.0m，網絡機櫃預留長度應在3m以上。如果無法确定設備點，則應根據安裝室最長的可能安裝位置預留設備點。信息出口端預留長度為40m，有特殊要求的，按設計要求預留。

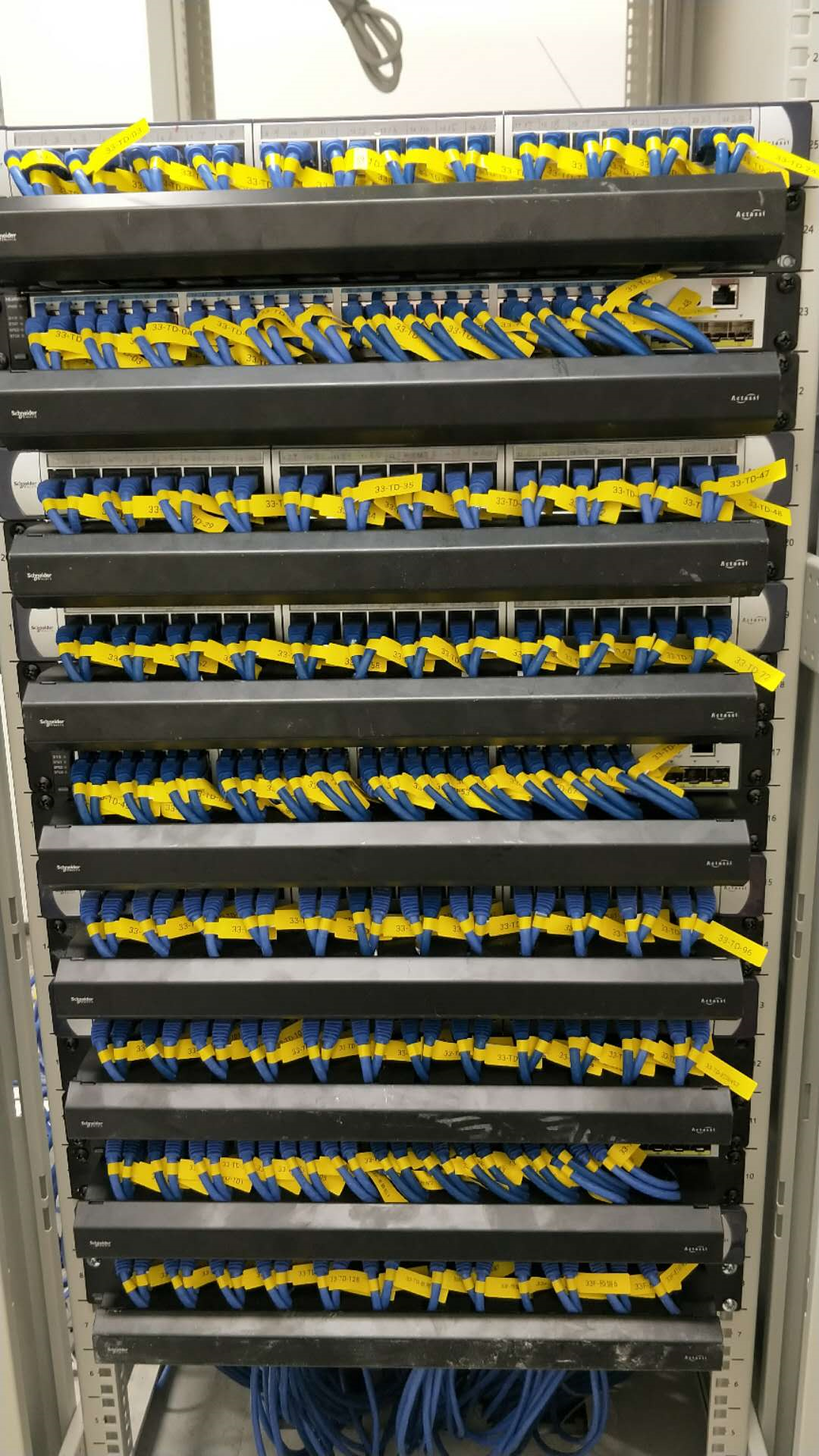

⑥敷設電纜時，應标記兩端，電纜标記應清楚，電纜兩端必須有一緻的标志，電纜标志應清晰可讀。标記線号時，需要左手拿線頭，線尾向右，以便以後确認線号。

2.語音.網絡模塊。

①網絡線序标準為EIA/TIA布線标準中的568B。标準568B:橙白-1、橙-2、綠白-3、藍-4、藍白-5、綠-6、棕白-7、棕-8。

②語音無線序，可以打在中間兩芯，但為了便于維護，顔色要統一。

③壓接水晶頭時，應注意剝線長度為水晶頭長度。過長會導緻網線松動，不美觀。過短會導緻插針與網芯接觸不良。

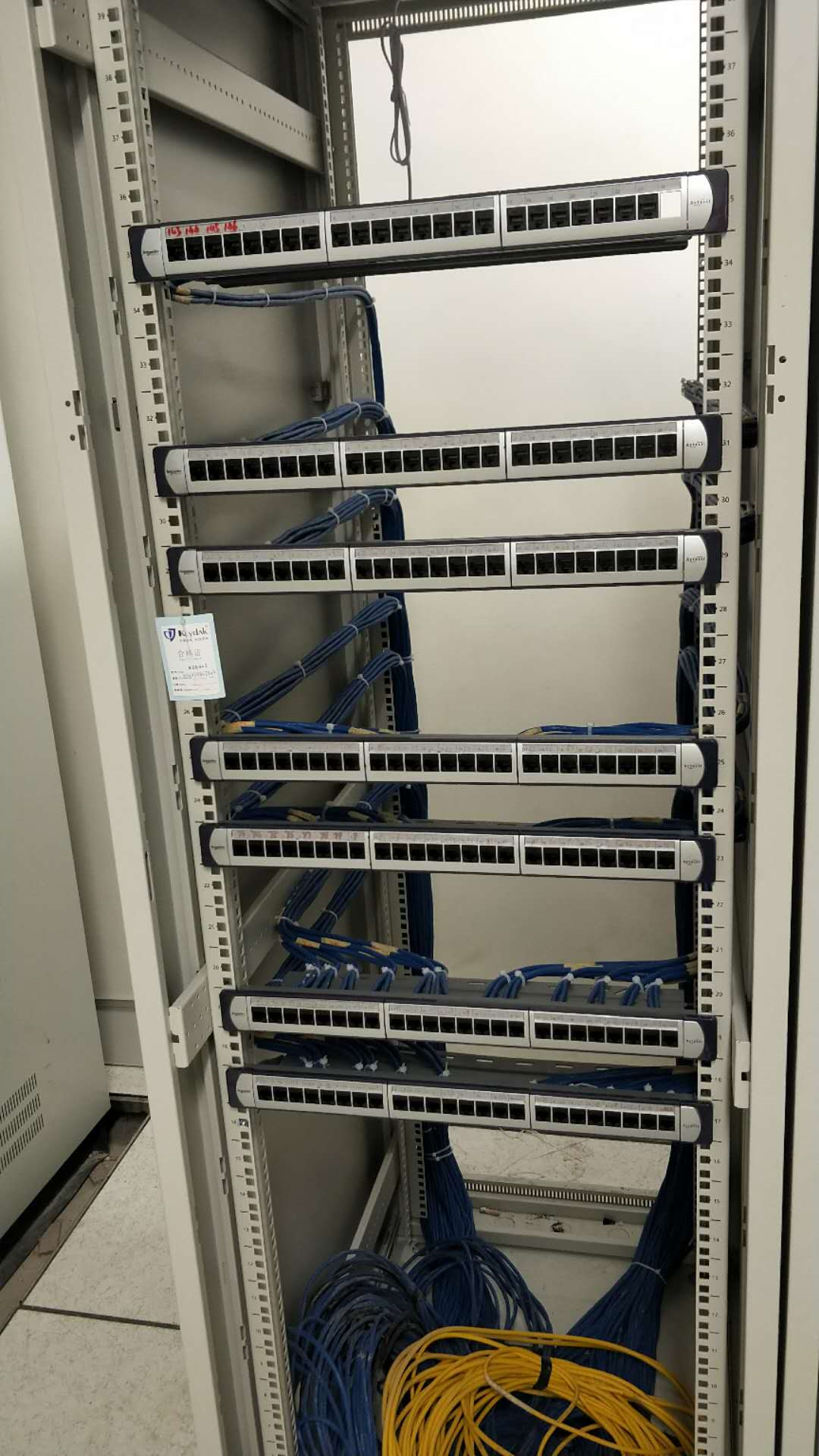

④配線架。網絡模塊按568B标準完成後，應用測試儀檢測線路，确定正确後對配線架進行管理。否則，如果配線架接線錯誤導緻返工。

⑤信息牆盒與電源牆座之間的距離應大于20cm，高度一緻。這取決于舊建築的改造。⑥當網絡與電力電纜交叉時，應為直角。

3.大對數電纜。

①護套剝離長度為0.5m，編組過程中容易出現混色。

②嚴格按照色譜編制電纜，色譜和序号以白、紅、黑、黃、紫(a線)五種顔色為基本色，藍、橙、綠、棕、灰(b線)五種顔色為循環色循環。

③用藍色、橙色、綠色、棕色的絲帶将100對電纜分成4對25對，分組後嚴格按色譜排序。

④對于旋轉壓力分線盒，由于穿刺線夾不能保證電纜的刺穿，因此在實際施工中必須剝離電纜外皮才能進行旋壓。⑤每個分線盒應粘貼标簽并進行測試。标簽标志由公司統一規定。

4.視頻監控系統。

①焊接同軸電纜數控接頭，用刀剝離同軸電纜外保護橡膠1.5cm，打開金屬屏蔽層擰緊，然後剝離0.6cm外的乳白色透明絕緣層，使芯線暴露，金屬屏蔽層穿孔夾緊，芯線插入芯線端孔，焊接時注意不要将焊料暴露在芯線外表面，會導緻芯線報廢。

②測試電路是否暢通，現場使用監視器測試事先确定的位置，以便等待更好的監控安裝位置。

③定位後安裝配套支架。槍式攝像機應安裝護罩，外套波紋管應處理進入護罩的同軸電纜和電源線。如果使用小型電源适配器，可以安裝在護罩後端。

④室内攝像機安裝高度應在2.5m以上，室外攝像機安裝高度應在3.5m以上。

⑤監控櫃背面距牆面不少于80cm。

⑥采用集中供電的開關電源應增加配電箱。

5.報警系統。

①安裝煙霧探測器時，應水平安裝，安裝間距不得超過10m，探測器與端牆的距離不得超過探測器安裝間距的一半。

②探測器的+線應為紅色，-線應為藍色，信号線應用不同的顔色區分，同一工程中同一用途的導線顔色應相同。

③探測器的确認燈應面向方便人員觀察的主要入口方向。

④紅外探頭安裝高度應控制在2.0m-2.4m以内，安裝位置注意不要選擇溫差大的地方，避免強光照射。

⑤控制鍵盤安裝在1.2m-1.5m1.2m-1.5m。

    施工中的關鍵因素是有經驗豐富、負責任的項目經理具體指導實施，布線合理美觀，重點關注施工細節，如禁止拉、拉、随機施工。注意成品施工環境的保護。加強電纜焊接技術。電纜标識、施工布線圖、設備連接圖、功能操作說明等，項目經理的責任非常重要，經常到施工現場，與施工隊溝通，在溝通中，發現項目不足，以便盡快改進，防止萌芽狀态.
