     監控攝像頭的配置和畫面調試的重要性不言而喻。如不根據具體的建築結構、環境條件和目标對象正确合理地配置和調試攝像監控視頻圖像，即使監控攝像頭分辨率再高，系統的技術水平也達到了最高标準，但是視頻監控的影像會出現俯視、側視、逆光，即使在存在諸如盲區和死角等問題時，有效畫面小，視頻監控圖像仍然沒有達到預期的效果。

一、攝像頭配置要合理規範

安裝監控攝像頭配置要合理、規範、統一，達到技術标準要求。若您對技防規範中有關視頻監控圖像的使用要求作了全面、細緻、細緻的分析，則安全監控圖像按照其顯示的細節程度和所反映對象的特性要求，可以分為三個層次，一是可以顯示一個人的面容特征或機動車輛牌号，二是可以顯示人的外形特點和活動人員。第三，可以顯示某一特定區域或現場人員或車輛的活動情況，以及人員、車輛行為特點。從這一點可以看出，并非每一個地方的視頻監控圖像都可以清楚地顯示一個人的面部特征，攝像機的監測範圍主要取決于要反映物體的特性。

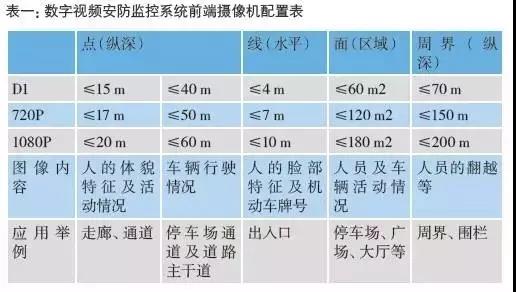

      上述表格内容表明，第一層或最高要求是院區周邊入口及建築出入口的圖像，所需設備能夠清晰地顯示出入人員的面容特征和車輛牌号，因此，每個監控攝像機安裝所使用的視野角度最低，監測範圍均在幾米之内(不超過10米)；第二層是建築内走廊、通道的形象，所需顯示人體形态特點和活動情況，為此，每台攝像機安裝都有适度的視野角度，監控範圍一般在10米以上(不超過20米)以上；第三層或要求比較低的是停車場、道路主幹道、停車、廣場、大廳、周邊等的圖像，隻要求它能顯示人和車輛的行為即行為特征，因此每個攝像機的視野角度是最大的，監控範圍一般是10米到100米(不超過200米)，若要監控某一區域，每個攝像頭監控面積為10平方米至100平方米。

二、出入口監控圖像不應有盲區和死角

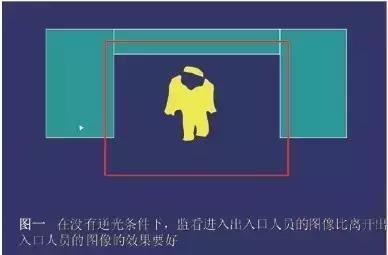

為了保證出入口的視頻監控圖像不應有盲區或死角，應根據不同情況，對出入口攝像機進行配置，先要了解有關情況，一個是要看安裝攝像機的出入口是否存在逆光問題，二是要看安裝攝像機的出入口的内部結構是直通通道還是兩側有一定的牆面寬度的出入口(例如大廳或大廳)。再根據上述情況選擇不同的方案。若出入口無反光問題存在，則應出入口安裝攝像頭，讓攝像頭監控進入入口，讓攝像頭監控到進入者，并确保監看圖像不出現上述盲區問題，并确保監看圖像不出現上述盲區問題，如圖一。

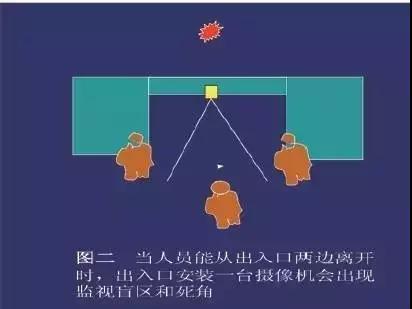

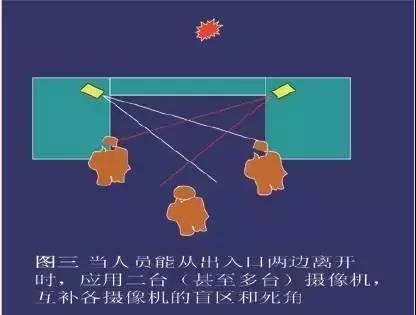

    存在逆光問題的出入口，為避免圖像出現逆光，相機宜背背進門方向安裝，對離開出入口的人進行視頻監控，在這個時候，還要注意區分入口的内部結構是怎樣的建築，如入口内部構造為3米至4米寬的直道，人離開出入口一定要經過此通道，那麼可以安裝攝像機，監視器可以在入口内看到直通通道；如果出入口内部是有一定寬度的區域，就像是大廳或大廳一樣，為了避免，因為安裝攝像機一台，會有人緊貼着出入口的兩側離開出入口，造成視頻監控圖像出現盲區或死角問題存在，此時，應安裝兩個或兩個以上監控攝像頭，利用兩個或多個攝像頭将每個攝像機的盲區或死角補上，實現圖像監控全覆蓋顯示離開出入口的人員。參見圖二，第三圖。

三、增加有效圖像和景深範圍

    每張圖片都要強調要監視目标的主題，也就是有效畫面。在此還要進一步明确的是，安防監控圖像的主題或者有效圖象并不一定都要展現人物的面部特征，如上文所述，有些要顯示面部特征，有些則隻顯示人物或車輛的活動狀态，也就是行為特征。當主題明确後，畫面要突出與主題相關的畫面，無關的畫面，應盡量少出現，甚至不要出現。

     在安裝監控圖像中，我(wǒ)們經常遇到的是監視器看到入口處的圖像時，常常由于出入口兩邊牆壁的顯示畫面太多或太大而要觀看，需要重點關注的出入口畫面卻不大，也就是，顯示圖像沒有突出出入口這一主題，導緻出入出入人員的畫面太小，面部特征看不清；再如監看走廊通道的圖像，也是因為通道兩側的牆壁和天花闆的畫面過多或過大，實際走進走廊或走道的畫面卻不如少或少，造成走道或走道中人的形貌特征和動态性不明顯。

     針對這一點，當有效圖象不夠用時，我(wǒ)們是可以通過調整監控攝像機焦距來克服，以達到能夠識别目标特征的圖像要求。然而，當一個問題得到解決時，就會産生另一個問題。對于一幅理想圖像，除了要具備上述能夠識别物體特征的有效圖像外，還要具有一定的景深範圍。參加過圖像調試的人都知道，圖像的有效圖象和景深範圍是一對矛盾體，有效圖象較大時直接影響畫面景深，此外，有效圖象的景深範圍和景深範圍之間是一對矛盾體，有效圖象的景深範圍較小，有效相位大。當需要取證時，停格截取目标特征的圖像将無法清晰看到。因此，有效的圖像并非越大越好。

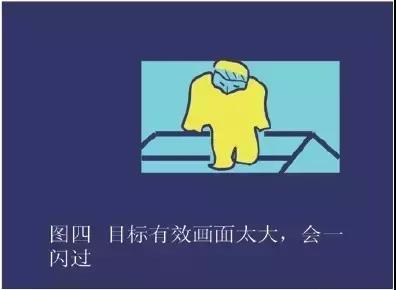

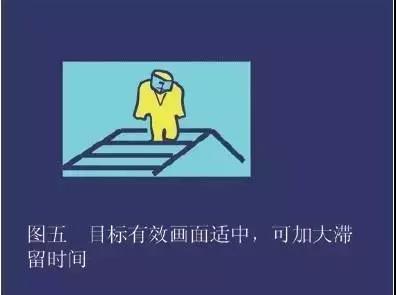

   要正确處理好圖像與景深範圍之間的關系，在安防監控圖像畫面調試過程中，圖象的有效圖象隻需要能夠看到監視目标的特征，能夠正确地識别人或車輛的特征就足夠了，不必太大，過大後将直接影響畫面的景深，影響對人或車輛運動過程特性的觀察。并且觀察到人或車輛運行過程的特性，也是安防監控的一部分。像圖四，圖四，五圖顯示了圖像的有效圖像和深度範圍。

四、避免産生俯仰、側視現象

    技防安全行業标準有規定，安防攝像機的安裝高度不能低于2.5m，室内不宜低于3.5m，這些都是為了避免攝像機安裝過低後影響人們正常行走或車輛正常行駛。但是，在實際安裝中，若僅為避免上述問題，将攝像頭安裝高度控制在所需的範圍之内，不注意圖像的視角問題，圖像就會出現俯視或側視問題，而圖像一旦出現俯視或側視問題，就無法識别目标特征。

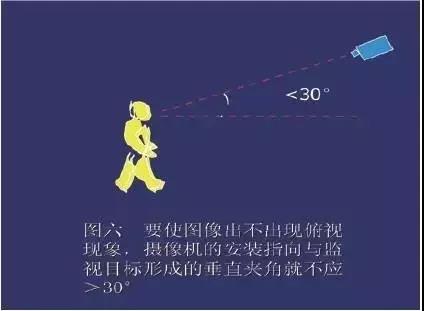

   圖象出不會俯仰、側視問題，關鍵是看相機的指向和監視目标夾角的大小(即視角大小)，該夾角分垂直夾角和水平夾角(垂直夾角是相機的指向與被監視目标形成的高、低角度；水平夾角度是相機的指向，與監視目标正面形成的水平角度)。實踐證明，攝像機對焦所形成的垂直夾角小于30°，在圖像上基本沒有俯視現象。攝像機的指向與監視目标正面方向形成的水平夾角≤45°，圖像基本無側視現象，攝像機安裝角度符合上述要求，基本能反映出所監視目标的正面特征。當然，這些夾角越小，對提高側視效果越好，側視效果就越好。見圖六、七。

    對于上述所涉及的兩個問題和要求，即要不影響人員正常行走或行車，攝像機安裝的高度不宜過低，同時要保證圖像不出現俯仰、側傾現象，安裝攝像機的指向和監視目标的角度不宜過大，最佳或最合适的解決方案是讓攝像機離被監控的目标稍微遠一點，不能太近。實際經驗表明，一般室内兩者間的距離不宜小于3.5m，室外兩者的距離不宜小于4m。但是兩者間的距離也不宜過大，距離雖對改善像的斜、斜現象有利，但會因兩者之間的距離較大而使所監視目标間的距離較大時，會使目标間的其他異物受到幹擾。

五、出入口攝像頭安裝方向一緻

    我(wǒ)們應該知道，當建築物的同一部分有多個出入口時，如果安裝在各自出入口上的監控攝像頭朝向不一緻，可能會給圖案不正确的人一個機會，導緻攝像頭監控的圖像都是人的背面圖像，無法顯示人的正面圖像(更不用說區分人的面部特征了)。這個問題經常發生在技術防禦工程從業人員在工程建設中經常不注意的情況下。根據建築物出入口的位置，可分為三個部分，一個是周邊或庭院出入口，另一個是建築物與外界相連的出入口，第三個是室内樓層出入口，即電梯廳和樓梯入口。

    對于周界或院區出入口的攝像頭安裝方向，一般最好安裝監控進出口的人員或車輛的方向。這是因為一方面監控進出口的圖像比離開出入口的圖像效果更好；另一方面，在本轄區内安裝攝像頭比在轄區外安裝攝像頭更可行(一般不允許在轄區外安裝攝像頭)。對于建築物與外界相連的出入口的攝像頭安裝方向，一般為了避免背光，最好背向出入口監控離開該人員的安裝方向。對于監控室内樓層出入口的攝像頭安裝方向，隻需要一緻，不強調朝向。這裡還需要指出的是，室内樓層出入口攝像頭的安裝方向應該一緻，這意味着每層所有出入口攝像頭安裝方向應該一緻，這并不意味着樓層之間所有出入口的攝像頭安裝方向也應該一緻，樓層之間的出入口攝像頭安裝方向可能不一緻。有了這三個部分出入口攝像頭的安裝方向一緻，就可以保證任何進出周界或院區的人至少能攝取三個正面圖像頭，如果隻能攝取兩個正面圖像頭，至少能攝取正面圖像頭。

    綜上所述，影響圖像質量有效性的因素很多，不僅與衆所周知的攝像頭清晰度等技術參數有關，還直接關系到攝像頭安裝配置的數量、位置、角度、光線、圖片調試等。哪個環節有問題，監控圖像會影響實際效果。
