1.系統設計理念

  系統及配套設備拟滿足以下要求：

  (1)防止人員非法進入防範區；

  (2)防盜裝置外形美觀，設備均符合中國及國際質量認證；
（3）先進的智能安全系統；

  (4)具有全天候報警功能，重點部位報警；

  (5)選用符合國内外标準的設備，适應中國國情；

（6）整個系統采用先進設備，技術領先，可靠性高，使用簡單，經久耐用，配套性好，具有一定的自我(wǒ)保護能力。

2.系統概述

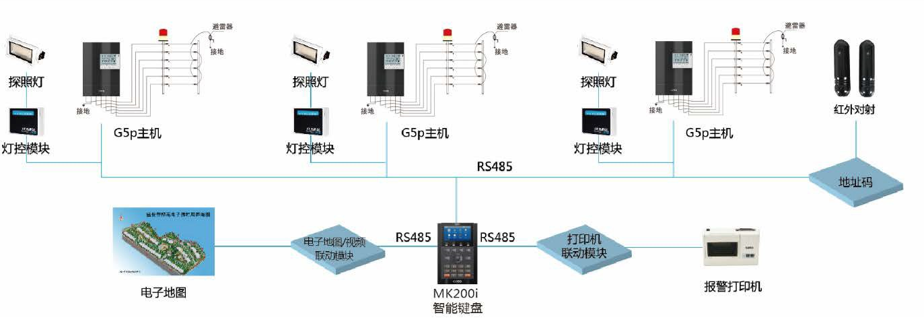

由報警探測器、區域預防模塊、傳輸網絡、報警主機和管理站組成。結合建築圍欄的形式，社區周邊采用電子圍欄，共設置6個報警區。當非法攀爬觸摸電子圍欄時，系統通過報警模塊箱将信息傳輸到監控中心，并聯動監控中心彈出屏幕并發出報警聲。監控中心可以通過鍵盤消除報警。電子圍欄設備的電源由監控中心UPS配電箱供電。脈沖電子圍欄的工作原理圖如下所示：

3.整體結構

3.1前端設計

電子圍欄的前端是電子圍欄系統的重要組成部分。為了保證整個電子圍欄系統的正常運行和較長的使用壽命，電子圍欄的前端必須具有耐高壓、耐污染、抗氧化、耐腐蝕等基本功能。

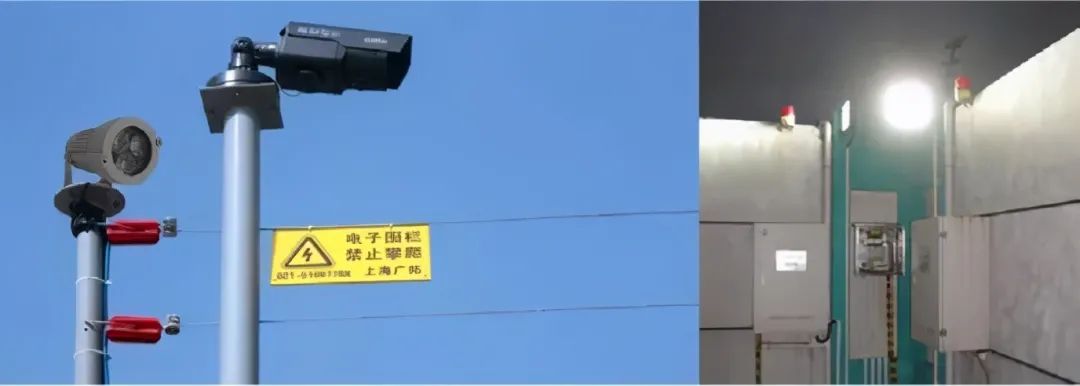

電子圍欄由終端杆、承重杆.PV過線杆.PV杆絕緣子.圍欄合金線.警示牌.緊線器等組成。根據現場周邊情況，可采用垂直.傾斜.L形圍欄支架，根據現場圍欄情況選擇合适的支架和安裝方法。

系統前端的電子圍欄安裝在圍欄頂部，圍欄高度應在1.8m以上。根據《脈沖電子圍欄及其安裝安全運行-GB/T7946-2015》的要求，電子圍欄前端采用6線制，線之間的間隔為以下三條線12cm；上三條線約15cm，下一根合金線與牆之間的間距約12cm。

為了更好地發揮威懾作用，每隔10米懸挂一塊警示牌。

合金線張力：30-50kg。

合金線徑：1.8mm高強度、低電阻、耐腐蝕專用合金線。中間杆間距：一般約4~5m。

根據《脈沖電子圍欄及其安裝安全運行-GB/T7946-2015》的要求，每100米劃分一個防區。

3.2報警方式

短路報警：當合金線左右或上下短路時，立即報警，液晶屏點亮，并有報警聲提示。

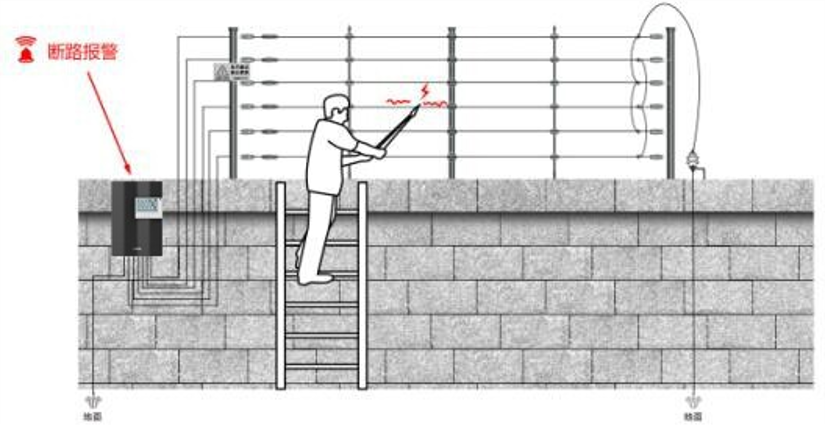

斷路報警：觸摸任何圍欄導線時，都會受到脈沖電擊，觸摸兩條圍欄線時會受到電擊，防範非常嚴格。當入侵者試圖切斷圍欄并強行進入時，就會發生報警。

3.3信号系統傳輸

RS485總線布線要求：

拓撲結構采用手拉手結構，不支持環形或星形連接。

從總線到每個節點的引出線長度應盡可能短，以量減少導線中反射信号對總線信号的影響。

應注意總線特性阻抗的連續性，信号反射會發生在阻抗不連續點。這種不連續性很容易發生在以下情況下：總線的不同部分使用不同的電纜，或者總線上有太多的節點，并在某個節點上導緻太長的分支。

RS-485總線長度不得超過1000m，超過1000m，請使用中繼器或選擇帶光口的脈沖主機。

在220KV及以上變電站，需要在屏蔽雙絞線上套鍍鋅鋼管。

RS-485總線布線時，220V電源線或其他電源線必須與RS-485屏蔽雙絞線分開布線。

RS485信号線應采用雙絞屏蔽線，推薦型号：RVSP2×1.5m2。

網絡布線要求：網絡布線要求：

每條網線的兩端都要用獨立的标志标記，比如在兩端用白色标簽标記A1。

在布線過程中，不允許折斷和彎曲網線。網線不應受到嚴重傷害。我(wǒ)們必須照顧網線，如捆綁網線，不要踩網線，搬運物品時不要撞到網線。

本工程采用超五種非屏蔽雙絞線。

當網線與強電交叉或平行分布時，網線和電源線不能鋪設在同一管槽内，也不能将網線和電源穿透同一牆孔。

為防止衰減，每條網線的長度不得超過100米。

光纖布線要求：光纖布線要求：

G652單模光纖、光纖及主機接口型号：FC/APC。

室外直埋光纜時，應選擇裝甲光纜。架空時，可選用帶有兩根或兩根以上鋼筋的黑色塑料外護套的光纖。

在光纖布線中，受過嚴格培訓的技術人員應端接和維護光纖。一次布線長度不宜過長（一般2km），布線時應從中間拉到兩側。

在施工過程中，應始終注意不要使光纜受到重壓或被硬物刺傷；此外，牽引力不力不應超過最大鋪設張力。當光纖轉動時，其轉彎半徑應大于光纖本身直徑的20倍。當光纖穿過牆壁時，應使用塑料管進行保護，并用阻燃填料填充管道。

3.4系統供電

明配線管：

明配線管應水平垂直.排列整齊。

管卡應固定在終端和彎頭中點的150mm~500mm範圍内m範圍内；管卡應設置在150mm~500mm範圍内。

線管轉彎的彎曲半徑不得小于穿入電纜的最小允許彎曲半徑，不得小于管道外徑的6倍；當暗管外徑大于50mm時，不得小于10倍。

埋地敷設：

埋在室外的線管埋深不得小于0.7m，壁厚應大于等于2mm；埋在硬質路面下時，應加鋼套管。

進出建築物線管應采用防水坡度，坡度不大于15‰。

電纜敷設：電纜兩端應有防水、耐摩擦的永久性标簽，标簽書寫應清晰、準确。管道内的電纜不得擰緊或連接。

3.5控制中心

控制中心是電子圍欄系統的核心組成部分，是前端脈沖區域集中控制和管理的平台。控制中心由監控報警管理平台軟件、防盜報警控制器或控制鍵盤、電子地圖、報警打印機等報警産品，以及可與報警聯動的視頻監控系統組成。

控制中心對前端脈沖防禦區域進行編碼識别。當有人非法越過或損壞牆壁時，脈沖主機可立即将報警情況傳送到控制中心。控制中心接收和處理報警信号，入侵區域的監控屏幕從管理軟件上彈出；中心值班人員通知巡邏保安人員立即趕到現場處理。現場處理後，中心保安恢複控制中心和脈沖主機的報警狀态。同時，現場還可以報警，提醒附近員工注意并協助保安人員。

3.6系統聯動

1.視頻聯動。

系統應與視頻監控系統聯動。當發生入侵時，聯動視頻設備進行視頻捕捉和證據收集。軟件發出聲音警告。報警信息從窗口彈出。模拟相應的電子地圖防止區域變紅。

該方案提供了兩種實現視頻聯動的方法。第一種方法是通過視頻聯動模塊實現視頻聯動模塊的無源開關量輸出信号與行業硬盤錄像機的開關量輸入接口連接，如下圖所示。

防區報警時，防區對應的視頻聯動模塊有開關量輸出，硬盤錄像機會提示報警信息，攝像機會聯動(硬盤錄像機提前設置攝像機執行的動作)。

2.燈光聯動。

電子圍欄報警系統配備了燈光控制模塊，可以在遠程智能控制終端或上層軟件平台上打開和關閉周邊探照燈，為夜間故障排除和巡邏檢查提供照明。同時，當周邊防區報警時，同時打開相應的探照燈，為相機補充光線，使後端更清晰、更快速地了解報警情況。

當有人非法越過或損壞牆壁時，脈沖主機可以立即将報警情況傳送到控制中心，同時将聲光報警器連接到現場，吓跑入侵者，提醒附近員工注意并協助保安。
