    LAN也是人們在生活中經常接觸到的WIFI覆蓋，但它又不同于WIFI。WIFI是WLAN(WLAN)的商标，而WIFI隻是保證使用該商标的商品能夠相互協作，而實際上，WIFI并沒有任何聯系。WIFI是WLAN的一種标準，WIFI包含在WLAN中，它屬于WLAN協議的一種新技術。現在講講WLAN組網方式。

細AP+AC組網方式：

1.從AP到AC的構架可以分為：兩層組網和三層組網。

2.按網絡中AC的位置可分為：直連組網和旁挂式組網。

注意：無線控制器+FITAP控制體系結構(瘦AP)重新劃分了設備的功能，其中無線控制器負責無線網絡的訪問控制、轉發、統計、配置AP、漫遊管理、AP網管代理、安全性控制；FITAP負責802.11消息加解密、802.11物理層功能、無線控制器管理、簡單函數，如RF空口統計。

AP和AC之間的結構：

     在AP和AC之間的網絡是直連或二層網絡時，這種wifi組網方式是二層組網方式。因為二層組網比較簡單，适合臨時組網，可以實現較快的組網配置，但是不适合大規模組網。

三層網絡聯接方式：當AP和AC的網絡是三層網絡時，WLAN組網是三層組網。現實的組網中，一台AC可以連接幾十甚至幾百個AP，組網通常是非常複雜的。例如在企業網絡覆蓋中，AP可以放置在辦公室、會議室、會客室等位置，而AC可以放置在公司機房，這樣，AP與AC之間的網絡就是較為複雜的三層網絡。所以，在大規模組網中，通常采用三層組網。

AC部署方式：

直連組網：直連組網可以把AP看作是AP,AC連接到上層網絡，所有數據都要經過AC到達上層網絡。使用此組網方式，AC的吞吐率和數據處理能力都很高，否則将成為整個無線網絡帶寬的瓶頸。但是，采用這種組網方式，組網結構清晰，組網實現簡單。

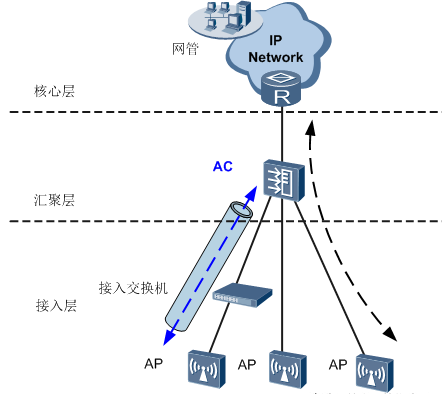

旁挂式組網：旁挂式組網，AC旁懸挂于AP和上行網的直連網絡中，就不再直接連接AP。因為現實的組網中，大多數無線網絡的規劃并不早，無線網絡覆蓋架設的大部分都是在已有網絡中進行擴展。而且采用旁挂式組網比較容易擴展，隻要把AC挂到現有的網絡上，例如邊挂在彙聚交換機上，就可以對終端的AP進行管理。因此這種wifi組網方式的使用比較高。對于旁挂式組網，AC僅具有AP的管理功能，管理流封裝在CAPWAP隧道中傳輸。在沒有經過AC轉發的情況下，數據業務流可以在CAPWAP數據隧道中轉發，或者無需AC轉發，通過彙聚交換機傳輸到上層網絡。


AC+AP轉發模式

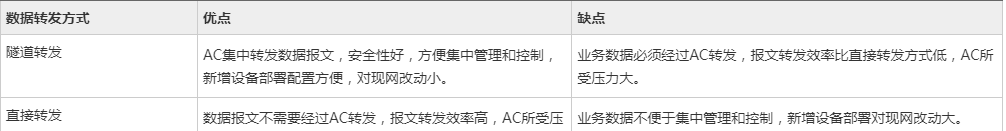

WLAN網絡覆蓋中的數據包括控制消息和數據消息，其中數據消息轉發方式包括：1.直接轉發(又稱“局部轉發”)2.CAPWAP隧道轉發(又稱CAPWAP隧道轉發)
